Úvod » Fotovoltické systémy » Stavebnica pre domácich majstrov HFVE SGS Easy Solar 5000VA/48V




Stavebnica pre domácich majstrov HFVE SGS Easy Solar 5000VA/48V

Victron Energy EasySolar 48V/5000VA

skladom



Nové produkty Doprava zdarma


0x
Skladom: 1,00 ks
Dostupnosť: Tovar na objednávku
Číslo produktu: 171
Výrobca: Victron Energy
Výkon zariadenia: 5000 VA / 4000 W
Menovité pracovné napätie DC:: 48 V
MPPT regulátor: 150V/100 Tr
Nabíjanie zo siete: 70 A
Napäjanie AC IN: 230 V zo siete, alebo EC
Výstup AC OUT: 230V
Výbava zariadenia: Menič DC/AC, nabíjačka AC, regulátor nabíjania DC, ističe a zemný chránič, monitoring CC
Nákupom získate 8520 bodov
bežná cena 10 120,00 EUR (260 428,08 CZK)
naša cena bez DPH : 7 099,75 EUR (182 704,97 CZK)
naša cena s DPH (20 %):
8 519,70 EUR (219 245,96 CZK)
Strážny pes:
Strážny pes

do košíka:
  ks

Kompletné špecifikácie

     Pre záujemcov o svojpomocnú výstavbu hybridnej fotovoltickej elektrárne prinášame ďalšiu, veľmi zaujímavú stavebnicu, ktorú si poskladá, každý zručný, domáci majster. V súprave sú fotovoltické panely s výkonom až 4950 Wp, akumulátorové úložisko s objemom uložiteľnej energie 13,9 kWh /pri 24 hodinovom vybíjacom cykle/, meničom 230V/5000VA/4000W, konštrukcia na šikmú strechu, sada ističov a prúdový chránič na pripojenie vybraných okruhov v dome, možnosť pripojenia zariadenia na elektrocentrálu alebo rozvodnú sieť informačný systém na sledovanie výroby energie aj cez internet a máte profesionálny 1f hybridný / ostrovný systém.

EasySolar prispieva k vyššiemu stupňu energetickej nezávislosti na rozvodnej sieti. Zlučuje v sebe menič, sieťovú nabíjačku a 1 x solárny MPPT regulátor o výkone až 100A do jedného kompaktného celku. Ľahko sa inštaluje, je nenáročný na priestor a minimalizuje potrebnú kabeláž. Automaticky uprednostňuje využívanie vyrobenej solárnej energie a minimalizuje odbery z rozvodnej siete / u ostrovného systému z generátora/. Je určený pre napájanie 230 V AC jednofázových spotrebičov.

Základné informácie :
EasySolar - solárny systém jednoducho s podporou vlastnej spotreby :
- Minimalizuje odber energie z rozvodnej siete / generátora a uprednostňuje vyrobenú a naakumulovanú solárnu energiu
- Maximalizuje solárne zisky vďaka rýchlemu MPPT solárnemu regulátora
- Robustný a odolný čisto sínusový menič DC / AC
- Bezobslužný, plne automatizovaný chod
- Veľmi rýchle pripojenie k rozvodnej sieti pri preťažení, alebo pri vybitej batérii
- Funkcia GridAssist - pri krátkodobom preťažení odoberá zo siete iba energiu, ktorú nedokáže dodať zo svojich zdrojov
- Odolný voči "blackoutu" - pracuje úplne nezávisle na rozvodnej sieti s využitím batérie
- Podľa nastavenia, umožňuje pracovať bez dodávok solárnych prebytkov do rozvodnej siete. V našich podmienkach dodávku do siete deaktivujeme
- Vizualizuje aktuálny prevádzkový stav vrátane dlhodobých štatistík cez internet zdarma (integrovaný monitoring Color Control GX)
- Jednoduchá a rýchla inštalácia bez nutnosti dodatočného nastavovania
- Záruka 5 rokov

Cenová kalkulácia za súpravu :
- fotovoltické panely polykrištalické - 18 ks, 275Wp/1ks - 170,0 €/ks - 2040,0 €
- EasySolar - 1 ks - 3371,94 €
- odpojovače panelov - 2 ks - 25,0 €
- prepäťová ochrana - 1 ks - 103,0 €
- aku Rolls 6V/295Ah - 8 ks - 210,72 €/1ks - 1685,76 €
- kompletná konštrukcia na uchytenie panelov na šikmú strechu, kombi skrutky - 744,0 €
- drobný inštalačný materiál - konektory MC4, zlučovače energie, inštalačná skrinka, rozvádzač na odpojovače, solárne vodiče 2 x 30 m - 550,0 €
------------------------------------------------------
Cena súpravy celkom   -     8.519,70 €

Súprava spĺňa všetky požiadavky na získanie štátnej dotácie z projektu zelená domácnostiam. Na získanie dotácie ju však musí namontovať certifikovaná firma, ktorá si započíta ešte náklady na montáž a náklady na pripojenie do distribučnej siete.

Oblasť použitia :
Komplexné multifunkčné riešenie pre rodinné domy s menším počtom obyvateľov, rekreačné objekty, chaty a pod. Systém zvyšuje Vašu energetickú nezávislosť vďaka vlastnej, vyrobenej elektrine a napája energiou spotrebiče aj v prípade výpadkov dodávky zo štandardnej rozvodnej siete (blackout).

Popis EasySolaru :
EasySolar funguje ako centrálna jednotka. Priamo na ňu sa pripájajú fotovoltické panely - zdroj solárnej energie, batérie pre skladovanie energie, prípojka rozvodnej siete, ako záložný zdroj a spotrebiče. Všetko jednoducho, bez potreby čokoľvek otvárať a zložito montovať alebo nastavovať. Chod a celkové fungovanie riadia vnútornú sofistikovanou logikou.

Ide o kompaktné zariadenie typu dva v jednom, spájajúce v sebe vlastnosti zariadení, ako je menič/nabíjačku (MultiPlus) a solárny MPPT regulátor. Menič/nabíjačka odoberá vyrobenú energiu priamo zo solárneho systému a/alebo energiu uloženú v batérii, premieňa ju na striedavý prúd a napája pripojené 230 V AC spotrebiče. V najnutnejších prípadoch (pozri ďalej) využíva aj energiu z distribučnej siete (alebo iného zdroja, napríklad generátora). Solárny MPPT regulátor maximalizuje množstvo vyrobenej energie z fotovoltických panelov, odovzdáva energiu meniču pre napájanie spotrebičov a prebytky energie ukladá do batérie pre jej budúce využitie v čase nedostatku solárnej energie (napríklad v noci).

Základný princíp fungovania EasySolaru :
EasySolar vyrába elektrickú energiu zo slnka, priamo ju využíva pre napájanie štandardných 230 V AC spotrebičov, alebo ju v prípade prebytkov vie uskladniť v batérii pre neskoršie využitie. V nutných prípadoch dokáže využívať aj energiu rozvodnej siete, na ktorej nie je funkčne nijako závislý. Maximálne uprednostňuje využívanie vlastnej vyrobenej solárnej energie pred energiou z rozvodnej siete. Odber energie z rozvodnej siete je minimalizovaný na najnutnejšie množstvo a to len v týchto prípadoch:
a) Batéria je úplne vybitá. EasySolar odoberie minimálne potrebné množstvo, aby batériu čiastočne dobil na najnutnejšie bezpečnú úroveň (platí najmä pre Pb batérie). Je to ochranné opatrenie proti hlbokému a dlhotrvajúcemu vybitie, ktoré predĺži životnosť batérie.
b) Raz za 7 dní (továrenské nastavenia) je vykonané ochranné dobitie batérie do plného stavu, tým sa predĺži životnosť batérie (platí pre Pb batérie) ..
c) Dôjde k preťaženiu meniča. Záťaž (odber spotrebičmi) je aktuálne vyššia, než koľko je menič schopný zabezpečiť z energie zo slnka a / alebo z batérie. V tejto situácii si EasySolar pomôže energiou z rozvodnej siete. Prednostne je odoberaná vlastná energia zo solárneho systému a / alebo z batérie, najnutnejšie potrebné množstvo energie je odoberané z rozvodnej siete. Akonáhle sa odber spotrebičmi zníži pod určitú hranicu, je odber energie z rozvodnej siete ukončený.

S alebo bez dodávok energie do siete :
Ak je k dispozícii rozvodná sieť, EasySolar podľa nastavenia môže dodávať / alebo nedodáva prebytočnú energiu späť do distribučnej siete. V našich podmienkach je preferované nastavenie bez dodávok do rozvodnej siete - solárnej energii, ktorú aktuálne nespotrebujú ani spotrebiče (výroba energie zo slnka je vyššia ako jej aktuálna spotreba) a nie je uložiteľná v batérii (tá je v danú chvíľu nabitá), tak špeciálny software označený ako HUB-1 zabráni nadvýrobe, čo zaistí automatickým tlmením produkcie integrovaným MTTP solárnym regulátorom.

Sofistikovaný softvér :
Pre integrovaný menič / nabíjačku existuje viac verzií softvéru, ktoré môžu byť použité na rôzne účely a nastavenia. Štandardne je od výrobcu použitý softvér rady 100, v ktorom sa EasySolar chová ako UPS za predpokladu, že je k dispozícii rozvodná sieť, využíva ju v plnom rozsahu a neuprednostňuje vyrobenú solárnu energiu. Pre sofistikované fungovanie popísané v tomto texte, teda maximálne využívanie solárnej energie a minimalizáciu odberov zo siete, je v EasySolare nahradený pôvodný softvér špeciálnou verziou rady 400 s funkciou HUB-1.

V prípade, že sa rozhodnete využívať EasySolar so sofistikovanou logikou maximálneho využívania solárnej energie musí byť tento zámer oznámený predávajúcemu. Zaistíme Vám správnu verziu softvéru aj vlastné kompletné nastavenie EasySolaru. Pokiaľ budete EasySolar používať s batériou od iného dodávateľa, je potrebné oznámiť kapacitu tejto batérie a odporúčané hodnoty absorpčného (absoption) a udržiavacieho (float) dobíjacieho napätia. Len tak sa dá zabezpečiť správne nastavenie a dlhodobá spoľahlivosť a životnosť systému.

Stručný opis integrácie EasySolaru :
Rodinné domy sa najčastejšie pripájajú k rozvodnej sieti pomocou trojfázovej prípojky. Jednotlivé fázy sú privedené do hlavného rozvádzača a na každú fázu sú zapojené vybrané jednofázové spotrebiče alebo okruhy. EasySolar sa jednoducho pripojí na jednu, vybranú fázu pred vstup do hlavného rozvádzača. V hlavnom rozvádzači sa potom na daný zálohovaný okruh napoja vybrané spotrebiče, ktoré chceme napájať prednostne solárnou energiou.

Ďalšou možnosťou, ktorú veľmi často využívame, je pripojenie domu pomocou nášho 1F/3F boxu /smerovača energie - zariadenie vlastnej výroby/, ktorý umožní pripojenie EasySolaru k všetkým okruhom domu a tak napájať celý dom jednofázovo, alebo trojfázovo podľa potreby. Box môže napájať dom v automatizovanom režime, podľa veľkosti odberu smerovať energiu k jednotlivým spotrebičom, prepínať režim prevádzky z 1 fázy na 3 fázy, alebo sa ručne prepne do 3F režimu, kde kompletnú dodávku energie zabezpečí rozvodná sieť. V 1F režime najprv dodáva energiu menič z EasySolaru. Po vyčerpaní svojej kapacity začne prisávať a zmiešavať svoju energiu s energiou z pripojenej fázy zo siete a tak zvýši svoje možnosti. Po vyčerpaní kapacity pripojenej fázy /max 25 A z danej fázy/ sa systém sám prepne do 3F režimu a tak rozdelí veľký odber na jednotlivé fázy rozvodnej siete a zabráni preťaženiu ističa. Počká nastavený čas /napr. 15 minút, ale možno nastaviť podľa želania zákazníka/ a naspäť sa prepne do 1F režimu. Všetky tieto funkcie plní box automaticky, bez nutnosti obsluhy.
Box sa pripojí k prípojke domu rovnako, ako v predchádzajúcom popísanom prípade, teda na vstupe do hlavného rozvádzača domu, za hlavný istič. Výstup z boxu sa pripojí na hlavné zbernice rozvádzača. K boxu sa ďalej pripojí EasySolar a montáž je hotová. Po pripojení energie zo siete a z EasySolaru zariadenie automaticky napája dom energiou z vlastnej výroby a zo siete popísaným spôsobom.

Pre navýšenie výkonovej kapacity je možné spájať viac EasySolarov paralelne. Z predošlých riadkov je zrejmé, že zariadenie je koncipované ako jednofázové. V prípade potreby je možné z troch samostatných jednotiek vytvoriť aj trojfázový systém.

Výkonové charakteristiky a vlastnosti :
EasySolar je schopný napájať spotrebiče výlučne len zo solárneho systému a / alebo batérie bez nutnosti využívať sieť až do celkového odberu spotrebičmi cca 4000 W. Odporúčame tak na EasySolar pripájať spotrebiče bežne odoberajúce súhrnne maximálne 4000 W a len výnimočne a časovo obmedzene i viac.

Ak je odber spotrebičov ešte vyšší ako 4000 W a je súčasne k dispozícii rozvodná sieť, začne EasySolar využívať energiu rozvodnej siete, aby predišiel svojmu preťaženiu. Za tohto stavu sa snaží maximum energie odoberať z batérie a minimum aktuálne potrebnej energie z rozvodnej siete. Pripojenie siete je plynulé bez prerušenia napájania spotrebičov. Pri odznení preťaženia je rozvodná sieť automaticky odpojená a energia sa odoberá opäť iba z batérie. Odpojenie od siete je plynulé bez prerušenia napájania spotrebičov. Jedná sa o unikátnu funkciu GridAssist. Pokiaľ nie je pri vyšších odberoch ako 4000 W k dispozícii rozvodná sieť, môže dôjsť k nedeštruktívnemu preťaženiu meniča EasySolaru s prerušením dodávky napájania spotrebičov (nie je dostatočný výkon meniča). V stave preťaženia má EasySolar snahu automaticky obnoviť napájanie spotrebičov. Ak preťaženie pretrváva, prejde menič EasySolaru do trvalého stavu zlyhania (nabíjanie batérie solárnym systémom ale ďalej funguje nezávisle na meniči). Odblokovanie a uvedenie do štandardného stavu vykonáme jednoduchým manuálnym vypnutím a zapnutím na čelnom paneli EasySolaru.

Výhody DC systému :
EasySolar nemožno funkčne kombinovať so štandardnými sieťovými elektrárňami, vybavenými sieťovými meničmi. EasySolar má tú výhodu, že proces nabíjania batérie sa celý realizuje v jednosmernom DC systéme (FV panely - MPPT solárny regulátor -batérie) mimo vplyvu meniča. Súčasne EasySolar využíva práve vyrobenú solárnu energiu k priamemu napájaniu pripojených spotrebičov, prevodom z jednosmerného (DC) napätia na striedavé (AC). Práve vyrobená energia je tak priamo využívaná spotrebičmi a nemusí byť najprv uložená do batérie. Tým sa ďalej obmedzujú energetické straty a opotrebovanie batérie. Oproti iným systémom so sieťovými meničmi tu nie sú zbytočné straty prevodom energie z panelov na striedavú formu a zase späť na jednosmernú do batérie. Zbytočne tak systém neprichádza o energii jej transformáciou.

Color Control GX - Vzdialené sledovanie kdekoľvek a kedykoľvek :
EasySolar je vybavený kontrolným panelom, na ktorom možno sledovať činnosť systému. Na veľkom, farebnom displeji sa prehľadne zobrazuje aktuálny prevádzkový stav a aktuálne hodnoty namerané na jednotlivých komponentoch. Viď. obrázok nižšie.

http://eshop.neosolar.cz/userfiles/easysolarV_jpg_png.jpg

Na obrázku je ukážka prevádzkového stavu EasySolaru:
AC input - /červený štvorec/ odoberaná energia z rozvodnej sústavy je 0 W (systém energiu zo siete neodoberá)
AC loads - /zelený štvorec/ spotrebiče momentálne neodoberajú žiadnu energiu (záporná hodnota je v rámci presnosti merania)
Ikona batérie vľavo dole - miera nabitia batérie je 98%, odber je 0 W a 0 A, aktuálne napätie batérie je 25,8 V
Ikona solárneho MPPT regulátora a panelov PV Power vpravo dole - aktuálny výkon z FV poľa 191 W

Pomocou sieťového kábla, alebo prídavného wi-fi modulu (nie je súčasťou displeja) sa pripojí Color Control GX k internetu a ponúka možnosť zadarmo plne sledovať Váš systém kedykoľvek a kdekoľvek na svete cez VRM portál výrobcu Victron. Zhromažďujú sa tu dáta za posledných niekoľko mesiacov a vizualizujú sa do prehľadných grafov. Poskytuje podrobné informácie o napätiach, prúdoch a výkonoch, meria nabitie batérie v%, solárny zisk v priebehu dňa a poskytuje informácie o fázach dobíjania batérie solárnym systémom. Viete, kedy bola pripojená rozvodná sieť a koľko energie bolo odobraté. Ukážka vizualizácie solárnych ziskov (horný graf) a priebehu napätia (modrá krivka) a prúdu (oranžová krivka) na batérii (spodný graf) za posledných 24 hodín:

http://eshop.neosolar.cz/userfiles/easysolarVI_jpg_png.jpg

http://eshop.neosolar.cz/userfiles/easysolarVII_jpg_png.jpg

Bližšie informácie o možnostiach a dodávke zariadenia získate na našej e-mailovej adrese, alebo nás kontaktujte telefonicky na mob. č. 0905 719 589.

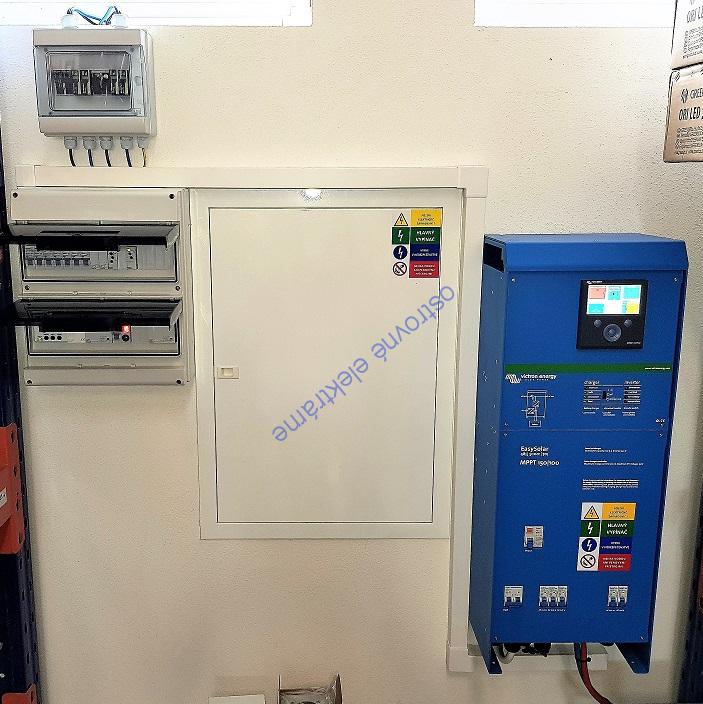

Táto popísaná zostava vychádza z realizovaného zariadenia u konkrétneho zákazníka. Podľa Vašich požiadavok však možno zmeniť počet panelov, alebo vymeniť PB akumulátor za LI-Ionový, alebo LiFePO4.
