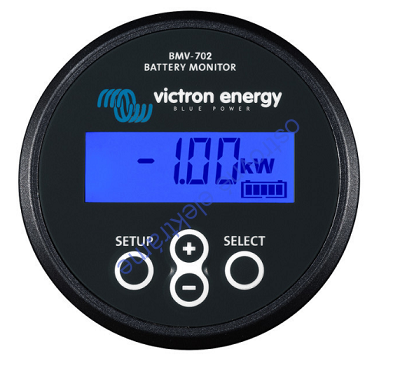

Sledovač stavu batérie BMV 702

Sledovač BMV-702 je nový model vysoko presného systému monitorovania zdravotného stavu dvoch nezávislých batérií.

na objednávku




0x
Skladom: 0 ks
Číslo produktu: 246
naša cena bez DPH : 155,00 EUR (3 786,34 CZK)
naša cena s DPH (20 %):
186,00 EUR (4 543,61 CZK)
Strážny pes:
Strážny pes
Sledovač BMV-702 je nový model vysoko presného systému monitorovania zdravotného stavu dvoch nezávislých batérií.

Prečo sledovať prevádzkové stavy batérie? Pre jej dlhšiu životnosť! Podrobné sledovanie batérie nám umožňuje odhaliť prípadné prevádzkové nedostatky so zaistením rýchlej nápravy pre podporu dlhej životnosť batérie.
Vhodné pre všetky typy olovených batérií vrátane rúnových (AGM) a gélových. Jednoduché nastavenie kapacity akumulátora (výrobné nastavenie na 200 Ah). Autodetekcia napätie 12, 24, 36, 48, 60, 120, 144 a 288 V. Pravidelná automatická kalibrácia prístroja pre spoľahlivé uvádzanie nameraných údajov (možno vykonávať aj manuálne). Verzia BMV 700H je určená pre systémy s vysokým prevádzkovým napätím (70 - 350 V DC), verzia BMV702 je určená pre sledovanie dvoch akumulátorov alebo sledovanie teploty batérie alebo xxx. Sledovač je vhodný aj pre Li-on batérie.

Základné zobrazované hodnoty:
- aktuálne napätie (V) batérie
- aktuálny prúd (A), ktorý ide do (kladné hodnoty nabíjania) alebo von (záporné hodnoty vybíjanie) z batérie
- Aktuálny výkon (W), ktorý ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie (násobok napätia a prúdu)
- celková suma odobratej energie z batérie na napájanie spotrebičov v ampér hodinách (Ah)
- Aktuálna miera nabitia batérie v percentách
- predpokladaná (sofistikovane vypočítaná) dĺžka doby v hodinách do 50% vybitia batérie pri danej spotrebe energie


Technické parametre:
  - napájacie napätie 6,5 - 95 V DC
  - Spotreba energie pri nepodsvietenom displeji a vypnutom relé: 4 mA (12 V) a 3 mA (24 V)
  - Spotreba energie pri nepodsvietenom displeji a zopnutom relé: 15 mA (12 V) a 8 mA (24 V)
  - Pracovné napätie: 12, 24 a 48 V (autodetekcia)
  - Maximálna veľkosť prúdu prechádzajúcej bočníkom: -500 až +500 A (vybíjanie a nabíjanie batérie)
  - Maximálna odchýlka pri odpočte napätia ± 0,01 A pri napätí 0 - 100 V
  - maximálna odchýlka pri odpočte prúdu ± 0,01 A s 500 A bočníkom
  - Maximálna odchýlka pri odpočte kapacity ± 0,1 Ah pri kapacite batérie 0 - 100 Ah
  - Maximálna odchýlka pri odpočte kapacity ± 1 Ah pri kapacite batérie 100 - 9999 Ah
  - Maximálna odchýlka pri odpočte stavu nabitia ± 0,1%
  - Maximálna odchýlka pri odhade zostávajúceho času ± 1 hod (v rozsahu 1-240 hod)
  - Maximálna odchýlka pri odpočte výkone ± 1 W pri rozsahu od - 100 W do 1 kW
  - Pre celkovú kapacitu akumulátorov 20 - 9999 Ah
  - rozsah pracovnej teploty -20 až + 50 ° C
  - kruhový priemer vlastného sledovače: 63 mm
  - Štvorcová veľkosť krytky vlastného sledovače: 69 x 69 mm
  - Hĺbka vlastného sledovače: 31 mm
  - Spínané relé: 60V / 1 A maximálne
  - Hmotnosť vlastného sledovače: 70 g
  - Hmotnosť bočníka: 315 g
  - Pripojené šróby bočníka: M10
  - Materiál: plast

Sledovač ukladá vybrané historické údaje a dosiahnuté hodnoty:
- najhlbšie dosiahnuté vybitia akumulátora
- miera posledného vybitia akumulátora
- počet prebehnutých vybíjacích / nabíjacích cyklov akumulátora
- priemerná hodnota vybitia akumulátora
- počet plných vybití akumulátora
- maximálne dosiahnutej napätie akumulátora
- minimálna dosiahnuté napätie akumulátora
- počet dní od posledného plného nabitia akumulátora

Dodávka sledovača BMV-702 obsahuje:
- vlastný sledovač s podsvieteným digitálnym displejom a ovládacími prvkami
- plastová krytka sledovače s rozmermi 69 x 69 mm
- bočník 500A / 50mV konštruovaný na maximálnu prúd 500 a (inštaluje sa na záporný kábel batérie)
- 10 metrov dlhý komunikačné a napájací UTP kabel RJ12 (prepojenie vlastného sledovače s bočníkom)
- 2 metre dlhý inštalačný kábel s poistkou na napojenie na kladný kábel.

Sledovač vykonáva sofistikované sledovanie dodávanej a odoberanej energie spoločne so zohľadnením nastaviteľné hodnoty Peukertova exponentu (čím väčší je odber energie, tým relatívne klesá množstvo dostupnej energie v batérii a naopak) a účinnosti batérie pre odhad aktuálneho množstva energie (Ah) a miery nabitia batérie (v percentách). Pre správne zobrazovanie množstvo dostupnej energie v batérii je nutné, aby všetka energia vstupujúce a odchádzajúci z batérie prechádzala bočníkom.
Vlastné sledovač je možné integrovať do steny bez nutnosti prístupu zozadu (zakrytovanej vrutmi).
Pre väčšie prúdy ako 500 A možno dodať náhradné bočník konštruovaný na prúdy 1000 a 2000 A. Na sledovač možno použiť bočníky až do maximálneho prúdu 9 999 A s napäťovým rozsahom 1 - 100 mV (oboje nastaviteľné).
Sledovač disponuje spínaným relé. To je aktivovaná / deaktivované na základe nameranej miery nabitia batérie. Továrni je nastavené zopnutí pri poklese stavu nabitia batérie pod 50% a vypnutie pri dosiahnutí stavu nabitia na 90%. Tieto hodnoty je možné zmeniť v nastaveniach. Tiež je možné obrátiť logiku spínania, čiže štandardne je relé zopnuté, neštandardne vypnuté. Relé je možné využiť pre spínanie / vypínanie zariadenia ako je externý alarm, elektrocentrála atď.
Sledovač je možné napájať na ďalšie zariadenia. Možnosť prepojenia sledovače s veľkým farebným displejom Color Control GX s bezplatnou možnosťou grafickej vizualizácie nameraných hodnôt na portáli https://vrm.victronenergy.com/user/register  (nezáväzne možno vyskúšať na funkčných systémoch pri zadaní mena používateľa:  demo@victronenergy.com  a hesla: vrmdemo). K prepojeniu sledovač BMV702 s displejom Color control GX je nutné zakúpiť buď kábel  VE.Direct  alebo komunikačné rozhranie  VE.Direct-USB .

Uložené nastavenia a nameraná historické a medzné dáta zostávajú uložené aj pri prerušení napájania sledovača. Vizuálny a akustický alarm pri nad alebo podpätí, pri nabitom alebo vybitom akumulátore. Možnosť cez relé spínať za definovaných podmienok dodatkový zdroj energie ako napríklad generátor.
