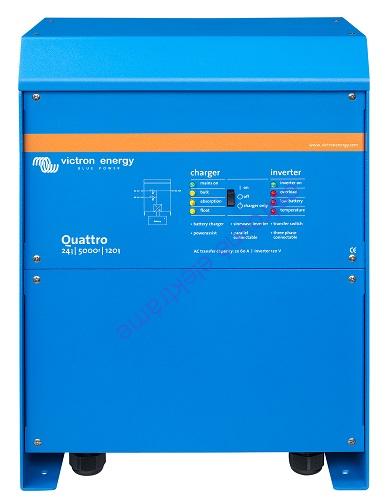

Menič/nabíjač Quattro 24V/5000VA/120A-100A/100A

Quattro je sofistikovaná AC-DC nabíjačka akumulátorov a AC-DC invertor s dvomi AC vstupmi , čisto sínusovým výstupným napätím a ultra rýchlym prepínačom medzi sieťou (generátorom) a akumulátormi.

skladom




0x
Skladom: 0 ks
Dostupnosť: Tovar na objednávku
Číslo produktu: 193
Nákupom získate 2958 bodov
naša cena bez DPH : 2 465,00 EUR (62 911,73 CZK)
naša cena s DPH (20 %):
2 958,00 EUR (75 494,08 CZK)
Strážny pes:
Strážny pes

do košíka:
  ks

Kompletné špecifikácie

Multifunkčné zariadenie
Quattro je výkonný DC-AC striedač / invertor / s čisto sínusovým výstupným napätím, so sofistikovanou adaptívnou nabíjačkou batérie a ultra rýchlym prepínačom slučky napájania / bypassu /. Striedač je umiestnený v hliníkovom kompaktnom kryte. Modelové rady sa vyrába o výkone 3000VA-10000VA.

Dva AC vstupy
Quattro je vybavený dvomi navzájom nezávislými AC vstupmi (hlavný rozdiel oproti rade MultiPlus) ako sieť a generátor alebo dva generátory. Zariadenie je schopné sa v prípade potreby automaticky pripojiť ku zdroju, ktorý je práve k dispozícii.

Dva AC výstupy
Quattro je vybavený dvomi AC výstupmi. Hlavný výstup je vybavený funkciou, ktorá zaistí dodávky energie bez prerušenia. Quattro prevezme napájanie pripojených spotrebičov v prípade výpadku siete alebo generátora. To sa deje tak rýchlo (menej než 20 milisekúnd), že počítače a ďalšie elektronické zariadenia budú aj naďalej fungovať bez prerušenia. Druhý výstup je pod napätím len vtedy, keď AC je k dispozícii na jednom zo vstupov Quattra. Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, klimatizácia, elektrická rúra na pečenie, je možné pripojiť k tomuto výstupu.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke
Až 10 jednotiek Quattro môže pracovať paralelne na dosiahnutie vyššieho výkonu. Desať jednotiek Quattro 48/10000/140, napríklad poskytuje až 90kW/100kVA výstupného výkonu s nabíjacou kapacitou akumulátorov až 1400 A.

Trojfázová prevádzka
Tri jednotky rovnakého modelu môžu byť zostavené do trojfázového výstupu. Ale to nie je všetko: až 10 trojfázových zostav (celkom teda 30 jednotiek) môže byť paralélne prepojených a poskytnúť tak výstupný výkon až 270kW/300kVA s nabíjacou kapacitou akumulátorov až 4000A.

PowerControl - obmedzenie preťaženia zdroja striedavého (AC) prúdu
Quattro je veľmi silná nabíjačka akumulátorov. Je schopná odoberať veľké množstvo prúdu z generátora alebo siete (až 16 A u každej jednotky modelu 48/5000/70 pracujúcej pri 230 V na strane striedavého prúdu). Na každom vstupe striedavého prúdu je možné nastaviť limit maximálneho odberu energie k zabráneniu preťaženia zdroja striedavého (AC) prúdu.

Unikátne vlastnosti funkcie PowerAssist
Povyšuje funkciu PowerControl na ďalšiu úroveň. Zamedzí preťaženiu výkonovo obmedzeného striedavého / AC / zdroja prúdu. Ak by malo dôjsť k preťaženiu zdroja prúdu bude v prvom rade automaticky znížený nabíjací prúd batérie. V druhom rade potom dochádza k posilneniu výstupného výkonu pripojeného generátora alebo miestneho napájania (napr. prúdovo obmedzenej el. prípojky) výkonom odoberaným z akumulátorov.

Solárna energia
AC prúd je k dispozícii aj v prípade výpadku distribučnej siete.
Quattro sa môže použiť v off-grid (ostrovných) systémoch, fotovoltaických systémoch alebo s ďalšími alternatívnymi zdrojmi energie.

Jednoduché nastavenie systému
Ihneď po inštalácii je prístroj pripravený plniť svoju funkciu. Pokiaľ je potrebné zmeniť nastavenia, dá sa to spraviť veľmi jednoducho vstavanými DIP prepínačmi za pár minút. Dokonca aj paralélne zapojenie jednotiek je možné vykonať pomocou DIP prepínačov. Nie je na to potrebný počítač. Ďalšou alternatívou je možnosť nastavenia pomocou VE.net ovládacieho panelu alebo sofistikovaným softwarom (VE.Bus Quick Configure a VE.bus System Configurator), ktorý ponúka ďalšie rozšírené možnosti nastavenia.

Štyri etapy nabíjania adaptívnou nabíjačkou a dvomi výstupmi pre nabíjanie batérií
Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces nabíjania tak, aby vyhovoval stavu a typu batérie, a pridáva štvrtú fázu udržiavacieho nabíjania. Okrem toho Quattro umožňuje dobíjať druhý pomocný akumulátor pomocou nezávislého výstupu dobíjanie určeného napr. pre štartovací akumulátor generátora (iba 12 a 24 V modely).

Pre nastavenie parametrov a pre zobrazenie aktuálneho stavu jednotky sa používa  PC komunikačné rozhranie MK2-USB



Základné technické parametre:

Pracovné DC napätie: 24 V

Trvalý AC výkon pri 25 ° C: 5000 VA (nelineárna záťaž, činiteľ výkyvu 3:1)

Trvalý AC výkon pri 25 ° C: 4500 W

Maximálny nabíjací DC prúd: 120 A

Maximálny odber AC prúdu (zo siete, generátora) 1.vstupu: 100 A

Maximálny odber AC prúdu (zo siete, generátora) 2.vstupu: 100 A
