Multifunkčné zariadenie

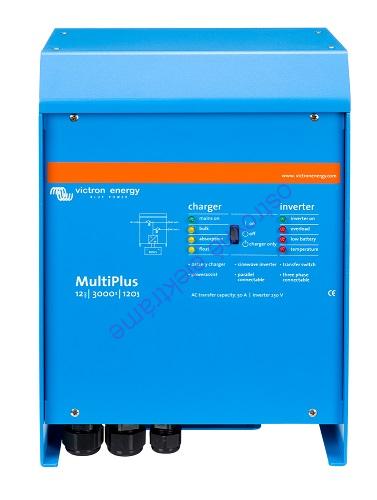

Phoenix MultiPlus je výkonný DC-AC striedač / invertor / s čisto sínusovým výstupným napätím, so sofistikovanou adaptívnou nabíjačkou batérie a ultra rýchlym prepínačom slučky napájania / bypassu /. Striedač je umiestnený v hliníkovom kompaktnom kryte. Modelové rady sa vyrába o výkone 800VA-5000VA.
Dva AC výstupy MultiPlus je vybavený dvoma AC výstupmi. Hlavným výstup je vybavený funkciou, ktorá zaistí dodávky energie bez prerušenia. MultiPlus prevezme napájanie pripojených spotrebičov v prípade výpadku siete alebo generátora. To sa deje tak rýchlo (menej než 20 milisekúnd), že počítače a ďalšie elektronické zariadenia budú aj naďalej fungovať bez prerušenia. Druhý výstup je pod napätím len vtedy, keď AC je k dispozícii na jednom zo vstupov MultiPlus. Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je možné pripojiť k tomuto výstupu (druhý výstup k dispozícii u modelov s výkonom 3kVA a vyšší).
Prakticky neobmedzený výkon vďaka paralelnej prevádzke. Až 6 Multi môže pracovať paralelne na dosiahnutie vyššieho výkonu. Šesť 24/5000/120 meničov, napríklad poskytuje 25 kW / 30 kVA výkon s 720 A nabíjaciu kapacitu.
Trojfázová prevádzka. Tri jednotky rovnakého modelu môžu byť konfigurované pre trojfázový výstup. Ale to nie je všetko: až 6 párov troch jednotiek možno paralelne prepojiť a získať výkon 75 kW / 90 kVA meniče a 2000A nabíjaciu kapacitu.
Unikátne vlastnosti funkcie PowerAssist. MultiPlus zamedzí preťaženie výkonovo obmedzeného striedavého / AC / zdroja prúdu. Ak by malo dôjsť k preťaženiu zdroja prúdu bude v prvom rade automaticky znížený nabíjací prúd batérie. V druhom rade potom dochádza k posilneniu výstupného výkonu pripojeného generátora alebo miestneho napájanie / napr prúdovo obmedzené el. prípojky / výkonom odoberaným z batérie.
Štyri etapy nabíjania adaptívnou nabíjačkou a dvoma výstupmi pre nabíjanie batérie Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjacie udržiavacie nabíjanie. Okrem tohto, MultiPlus môže nabíjať druhú batériu pomocou nezávislého výstupu dobíjania určeného napr pre štartovacie batérie generátora. Pre nastavenie parametrov a pre zobrazenie aktuálneho stavu jednotky sa používa PC komunikačné rozhranie MK2-USB
. Základné technické dáta:
Pracovné DC napätie: 12 V
Trvalý AC výkon pri 25 ° C: 3000 VA (nelineárna záťaž, činiteľ výkyvu 3:1)
Trvalý AC výkon pri 25 ° C: 2500 W
Maximálny nabíjací DC prúd: 120 A
