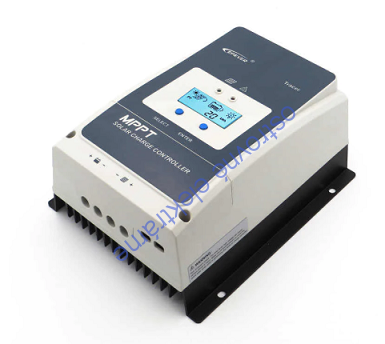

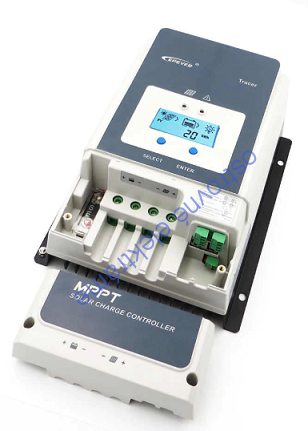

MPPT regulátor EPsolar 200VDC/100A séria AN - 12/24/48V

Výkonný MPPT solárny regulátor 10420AN prináša spoľahlivé riešenie pre väčšie systémy s napätím panelov do 200 V a max. nabíjacím prúdom 100A. Batéria 12/24 / 48V, FV max. 1250/2500 / 5000Wp.

skladom




0x
Skladom: 1 ks
Dostupnosť: Tovar na objednávku
Číslo produktu: 224
Nákupom získate 507 bodov
naša cena bez DPH : 422,25 EUR (10 792,71 CZK)
naša cena s DPH (20 %):
506,70 EUR (12 951,25 CZK)
Strážny pes:
Strážny pes

do košíka:
  ks

Kompletné špecifikácie

MPPT solárny regulátor EPEVER Tracer 10420AN - nová generácia výkonných solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre FV systémy. Séria Tracer AN sa vyznačuje vysokým nabíjacím výkonom, takže sa uplatní u väčších ostrovných a hybridných systémov.


Priamo v MPPT regulátore je integrovaný multifunkčný displej pre jednoduchý monitoring systému a prípadné nastavenie prevádzkových parametrov vrátane kontrolných LED diód.

Funkcie
Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie a vyšší prúd, a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lithium-iontovými batériami.

Technológie
Regulátor z rady Tracer AN založený na technológii viacfázového synchrónneho usmernenia (MSRT) a pokročilom riadiacom algoritme MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom. MSRT môže zaručiť veľmi vysokú účinnosť premeny pri akomkoľvek nabíjacom výkone, čo výrazne zlepšuje energetickú účinnosť solárneho systému.
Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zaisťuje účinnosť sledovania, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže v akejkoľvek situácii môžu produkty Tracer AN rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panelov.

Maximálny výkon solárnych panelov vo Wp
Maximálny nabíjací výkon do batérie tohoto modelu je 100A, čo zodpovedá výkonu panelu 1250 Wp, ak máte 12V batériu, 2500 Wp ak máte 24V batériu, alebo 5000Wp keď máte 48V batériu. V prípade, že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov však nesmie byť vyšší než 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!

Maximálne vstupné napätie solárnych panelov
Solárne panely môžete zapojiť do série, ich výstupné celkové napätie na prázdno, označované ako Voc (pozor nezamieňajme za napätie panelov v záťaži označované ako Vmpp), však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 150V – prekročenie tejto hodnoty regulátor na trvalo poškodí. Tu je nutné zohľadniť to, že s klesajúcou teplotou okolia, rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25℃. Preto neodporúčame, aby hodnota uvedeného Voc prekračovala 138V pri 25℃ (napätie v záťaži Vmpp maximálne 108V)!

Monitoring a nastavenie
Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa robí pomocou zabudovaného LCD, alebo externého displeja MT50 - nie je súčasťou regulátora. K dispozícii sú základné 3 typy batérií: hermeticky uzatvorená, gélová, zaplavená. Štvrtou možnosťou je užívateľom nastaviteľná batéria – tu je možnosť nastaviť ľubovoľné parametre.
Nastavenie parametrov a monitoring môžete vykonávať tiež vo Vašom PC, budete k tomu potrebovať len EPsolar USB komunikačný kábel a software, ktorý si môžete zadarmo stiahnuť. Monitorovať a nastavovať môžete aj pomocou mobilného telefónu alebo tabletu. K tomu budete potrebovať bluetooth modul BLE-01.

Základné vlastnosti:
•             Certifikácia CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
•             Vysoko kvalitné a málo poruchové súčiastky od spoločnosti ST a Infineon pre zaistenie čo najdlhšej životnosti výrobku
•             Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovania až 99,5 %
•             Maximálna účinnosť prenosu DC/DC, až 98,7 %
•             Pokročilý riadiaci algoritmus MPPT minimalizuje straty MPP a stratový čas
•             Presnosť rozpoznania a sledovania v najvyššom bode viacnásobných vrcholných hodnôt MPP
•             Široký rozsah prevádzkového napätia MPP
•             Automaticky riadiaci systém pre obmedzenie nabíjacieho výkonu a prúdu prekračujúceho menovitú hodnotu
•             Podpora štyroch typov batérií: Hermeticky uzatvorená, gélová, zaplavená a užívateľsky nastaviteľná
•             Funkcia kompenzácie teploty batérie
•             Záznam energie v reálnom čase a štatistická funkcia
•             Funkcia automatického zníženia výkonu pri prekročení teploty
•             Stopercentná prevádzka pri plnom zaťažení v rozpätí teplôt pracovného prostredia v rámci nabíjania a vybíjania
•             Podpora až 8 jednotiek v rade pre rozšírenie systému
•             Signál externého záťažového spínača riadiaceho záťažové relé k realizácii diverzifikovaných režimov pracovného zaťaženia
•             Prvé a druhé odpojenie ovládania záťaže obsahuje dva relé kontakty
•             Design automatického riadenia funkcie a relé generátora
•             Automaticky riadené relé sieť/generátor uľahčujúce vytvorenie hybridného systému napájania
•             Možnosť diaľkového snímača teploty a napätia pre získanie presných údajov o teplote a napätí batérie
•             Izolovaný port RS-485 s výstupom 5V DC/200 mA pre elektrické zariadenia s protokolom MODBUS a bez vlastného napájania
•             Sledovanie a nastavenie parametrov pomocou mobilných aplikácií alebo počítačového softwaru
