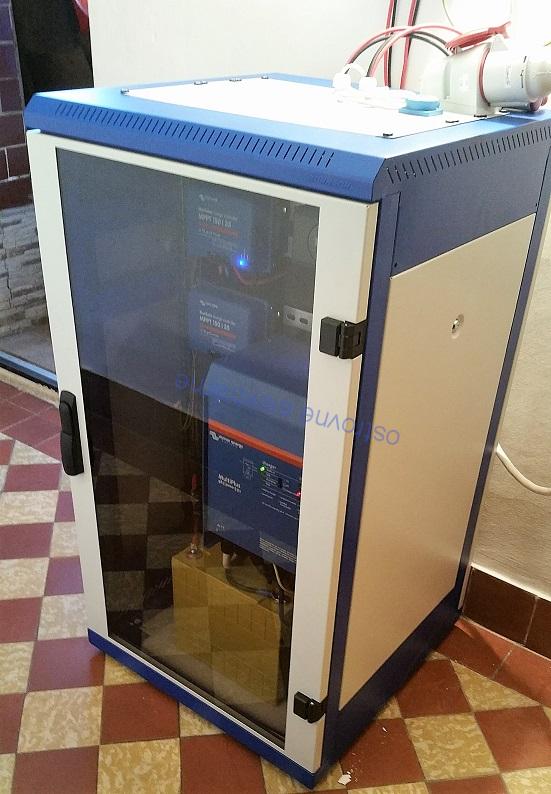

Postavili sme pre Vás nové zariadenie s rozšírenými možnosťami a funkciami. Ide o elektrárničku do trvalej prevádzky v menšom rodinnom dome, alebo malej firme, schopnú napájať celý objekt. Je to zariadenie s ostrovnou aj hybridnou, 1F/3F prevádzkou, slúžiace ako záložný zdroj pre celý dom, alebo objekt.
Súčasťou zariadenia je výkonný menič/nabíjač MultiPlus 48V/3000VA, ktorý zabezpečuje bezproblémové napájanie. Menič prednostne využíva energiu z panelov a aku. Podľa potreby, pri nedostatku výkonu si doplní chýbajúcu energiu zo siete. Treba zdôrazniť, že tento menič je nastavený tak, aby nedodával prebytočnú energiu do siete. Voči sieti sa správa ako spotrebič. Je vybavený 1 ks vstavaným a 1 ks externým bezpečnostnými samorozpadovými relé, ktoré pri výpadku rozvodnej siete odpoja menič na vstupe od siete, aby bola garantovaná ochrana montérov pri prípadnej oprave prípojky alebo rozvodných vedení. Menič využíva sieť ako záložný zdroj energie, preto je schopný dodávať energiu aj pre energeticky náročnejšie spotrebiče. Okrem meniča zariadenie obsahuje výkonný regulátor nabíjania akumulátora /s možnosťou voľby 2 x 35 A, alebo 70A/ a energetické úložisko, zložené zo 4 ks LiFePO4 aku s napätím 12 V a kapacitou 90 Ah. Úložisko je schopné uskladniť maximálne 4,32 kVAh elektrickej energie. Možno ho však podľa potreby zväčšíť. Zariadenie je tiež vybavené nevyhnutnými bezpečnostnými prvkami, ako sú ističe, tavné poistky a prepäťová ochrana. Nechýba ani multifunkčný monitor stavu batérie a informačný systém Color Control monitor na prenos informácií o výrobe do počítača, alebo mobilu.
Zariadenie sme vybavili systémom 1f/3f našej výroby, umožňujúcim predanie napájania domu pri zvýšenom odbere rozvodnej sieti. Systém 1F/3F poskytuje rovnaké možnosti, ako smerovač energie. Zariadenie pripájame k domu za hlavným ističom domu, alebo na vybrané okruhy. Po pripojení zariadenia k domu prevezme napájanie celého objektu menič a svoju energiu distribuuje do všetkých svetelných i zásuvkových okruhov, ku ktorým je pripojený. Všetky tieto okruhy sú na začiatku napájané z jeden fázy meniča. Pri narastajúcom dopyte po energii menič sleduje veľkosť odberu. Po prekročení jeho maximálneho výkonu, si pripne menič 1 fázu, ktorá je pripojená na jeho vstup a zmieša energiu z aku s energiou zo siete. Tým sa zvýši maximálny výkon na jednej fáze z pôvodných 2500 W z meniča, na 2500 W + 5500W zo siete = 8.000 W. Pokiaľ by však odber prekročil aj túto hodnotu, systém sa sám prepne na 3F rozvod zo siete. Po nastavenom časovom intervale /najčastejšie 15 - 30 min/ sa systém prepne na 1F, menič skontroluje, či je odber domu stále vyšší, ako je jeho maximálny výkon. Pokiaľ požadovaný výkon klesol pod 8.000 W, prevezme si menič napájanie domu na seba. Keď však zistí, že zvýšený dopyt po energii naďalej trvá, prenechá menič napájanie rozvodnej 3F sieti na ďalší nastavený čas. Takto zariadenie samo optimalizuje využívanie vlastnej vyrobenej elektrickej energie. Pomocou vstavaného diaľkového ovládača možno zrušiť automatizovaný režim a pripojiť dom trvale k rozvodnej sieti. Toto sa využíva pri občasnom používaní 3F spotrebičov, ako je napr. miešačka, cirkulárka a pod.
Zariadenie sme ďalej vybavili obvodom sledujúcim nabíjanie akumulátorov a maximalizácie výroby energie. V prípade, že sa aku nabijú na maximálnu hodnotu a v dome nie je dostatočný odber energie, výroba by sa zastavila. Tento problém sme vyriešili tak, že elektráneň pri dosiahnutí nabitia aku sama diaľkovo zapne vybranú zásuvku, v ktorej môže byť pripojený elektrický ohrievač vody, klimatizácia, priamotopné vykurovacie teleso a pod. Keď napätie aku klesne pod stanovenú hranicu, zásuvka sa odpojí a opäť sa dobíja prioritne aku. Takto to funguje celý deň. Večer je týmto spôsobom aku nabitý minimálne na 75% a nahriata voda v ohrievači, alebo vychladený, či vykúrený stanovený priestor. Energia zo slnka sa tak vyrába celý deň a zariadenie sa nezastavý, aj keď nikto nie je doma.
Zariadenie vieme vybaviť aj GSM bránou, ktorá umožní cielené ovládanie niektorých funkcií cez mobil, pomocou sms.
Zariadenie obsahuje nasledujúce komponenty :
12 x Fotovoltaický panel 275Wp/35V
1 x hliníková konštrukcia na montáž panelov na sedlovú strechu /pri objednávaní treba uprestniť typ strechy/
2 x MPPT regulátor nabíjania
4 x LiFePO4 aku 12V/90Ah
1 x Menič/Nabíjač Victron Energy Multiplus C 48V/3000 VA
1 x Dvojpólový poistný odpojovač panelov
2 x pár vodičov 30 mm2 v dĺžke 2,5 m na pripojenie akumulátora a regulátora nabíjania
1 x pár vodičov v dĺžke 25 m na pripojenie panelov
1 x color control monitor na meranie objemu vyrobenej energie a pripojenie zariadenia k internetu.
Potrebný elektroinštalačný materiál
Za príplatok môže byť zariadenie doplnené o ohrievač úžitkovej vody s dvoma výhrevnými špirálami 1 x AC 2000 W a 1 x DC 2000 W
V cene zariadenia je obhliadka miesta určeného pre montáž, návrh konkrétneho systému, spracovanie potrebnej dokumentácie /v prípade záujmu projektu/ doprava materiálu na miesto určenia, samotná montáž, pripojenie zariadenia do domového rozvodu a revízia elektrického zariadenia. Po montáži nasleduje zaškolenie a inštruktáž. Odovzdaním zariadenia naša starostlivosť o zákazníka nekončí. Nasleduje mesačná skúšobná prevádzka, v priebehu ktorej sa zariadenie testuje a v prípade vzniku závad sa tieto odstránia. Až potom začína plnohodnotná prevádzka, ktorú si už riadi zákazník sám. Naďalej však zostávame s užívateľom v kontakte, poskytujeme mu potrebné rady, servis a prípadnú pomoc. Záruka na zariadenia od firmy Victron Energy je 5 rokov.
Na požiadanie Vám zariadenie pošleme ako stavebnicu, ktorá bude lacnejšia.
Zariadenie má nasledujúce rozšírené funkcie :
- ochrana batérie pred hlbokým vybíjaním a následným poškodením
- nabíjanie batérií z fotovoltaických panelov a v prípade nedostatku svetla z rozvodnej siete
- sieť, alebo benzínový generátor sa v zariadení využíva ako záložný zdroj a prioritne sa spotrebováva vlastná energia vyrobená z fotovoltaických panelov
- možnosť okamžitého využitia energie vyrobenej z panelov alebo batérie s výkonom 2,5 kW/ pri 3000 VA/
- možnosť využívania systému na ohrev úžitkovej vody pomocou elektrického ohrievača vody
- zariadenie pracuje v troch výkonových režimoch. 2500W 1F z meniča, 8.000 W 1F menič + sieť, nad 8.000W 3F režim zo siete.
- pri výpadku energie zo siete je napájanie domu zabezpečené z akumulátorov a tak zariadenie plní aj funkciu UPS
Zariadenie je schopné denne vyrobiť 0,5 - 20 kWh elektrickej energie /v závyslosti na počte a výkone pripojených panelov/, čo je dostatočné pre využitie v bežnej domácnosti. Menič hravo zvláda obslúžiť spotrebiče ako je chladnička, mraznička, pračka, mikrovlna rúra, varná kanvica, televízor, počítač, vysávač, malé ručné náradie ako je vŕtačka, rozbrusovačka a pod.. Má výkonnú batériu, ktorá je schopná dodať približne 4 kVAh elektrickej energie. To zabezpečí domácnosť vo večerných hodinách na svietenie, pozeranie TV, či prácu s pc. Akumulátor je možné denne vybíjať a opäť nabíjať v rozsahu 80 % s počtom 2000 a viac nabíjacích cyklov. Pri nižšom stupni vybíjania batérie napr. 60 - 70 % sa počet vybíjacích cyklov môže zvýšiť až nad 3000 cyklov /podľa tvrdenia výrobcu/.
Podľa svetelných podmienok je zariadenie schopné za rok vyrobiť 2500 - 3500 kWh energie. To môže predstavovať približne 40 - 90% spotreby elektrickej energie bežnej domácnosti v rodinnom dome. Zariadenie je navrhnuté tak, že sa dá ľahko rozšíriť, či už pridaním fotovoltických panelov, zvýšiť výkon pridaním ďalšieho meniča rovnakého typu až do počtu 6 kusov, alebo aj zvýšiť kapacitu akumulátora.
V prípade záujmu o ďalšie informácie nás prosím kontaktujte na adrese : fve@simplegreen.sk , alebo telefonicky na mobile 0905 719 589
Uvedené zariadenie spĺňa technické požiadavky stanované zákonom pri záujme o štátnu dotáciu na fotovoltaické zariadenia. Máme taktiež potrebné Osvedčenie vydané Ministerstvom hospodárstva na požiadanie o uvedenú dotáciu.
