Do kategórie našich hybridných fve sme zaradili sľúbené, nové zariadenie, výborným, veľkým Li-Ion úložiskom. Ide o zariadenie do trvalej prevádzky v rodinnom dome, alebo malej firme, schopné napájať celý objekt. Súčasťou zariadenia je výkonný menič/nabíjač MultiPlus 48V/5000VA, ktorý zabezpečuje bezproblémové napájanie celého objektu. V súprave sa používa hybridný menič, ktorý prednostne využíva energiu z panelov a podľa potreby pri nedostatku výkonu si doplní chýbajúcu energiu zo siete. Treba zdôrazniť, že tento menič nedodáva prebytočnú energiu do siete a vie pracov jak s pripojenou sieťou, odkiaľ v prípade potreby čerpá energiu, tak bez nej v plne ostrovnom režime. Voči pripojenej sieti sa správa ako spotrebič. Západoslovenskou distribučnou je schválený na používanie v ich časti rozvodnej sústavy. Hybridný menič využíva sieť ako záložný zdroj energie, preto je schopný dodávať energiu aj pre energeticky náročnejšie spotrebiče. Okrem meniča zariadenie obsahuje výkonný regulátor nabíjania akumulátora a výkonné energetické úložisko s Li-Ion článkami od Nemeckej firmy BMZ GmbH s označením ESS 3.0. Pre toto úložisko je charakteristickou vlastnosťou schopnosť uskladniť až 6,7 kWh elektrickej energie, čo umožňuje dosiahnutie vysokej stability celého systému a dostatočne dlhý čas prevádzky v čase, keď neprichádza energia z panelov. Zariadenie je tiež vybavené nevyhnutnými bezpečnostnými prvkami, ako sú ističe, tavné poistky a prepäťová ochrana. Nechýba ani multifunkčný monitor stavu batérie a indikátor výroby elektrickej energie z pripojených panelov, ktorý poskytuje prehľad o celkovej práci panelov, objeme vyrobenej energie za deň a ďalšie štatistické údaje. Novinkou pri tomto zariadení je monitorovací systém umožňujúci prenos vybraných parametrov cez internet do mobilu, tabletu, či pc užívateľa. Ten má takýmto spôsobom prehľad o práci svojho zariadenia a v reálnom čase vie, ako prebieha výroba, či spotreba elektrickej energie v jeho domácnosti. Môže si potom na pripojenom mobile, či pc prezerať rôzne štatistiky, grafy a pod.

   Zariadenie sme vybavili aj systémom 1f/3f, umožňujúcim predanie napájania domu pri zvýšenom odbere nad 5000 VA rozvodnej sieti. Zariadenie pripájame k domu za hlavným ističom domu, alebo na vybrané okruhy. Po pripojení zariadenia k domu prevezme napájanie celého objektu menič a svoju energiu distribuuje do všetkých svetelných i zásuvkových okruhov, ku ktorým je pripojený. Všetky tieto okruhy sú na začiatku napájané z jeden fázy meniča a energia je distribuovaná k tomu spotrebiču, ktorý je práve pripojený, bez ohľadu na to, na ktorej fáze to je. Pri narastajúcom dopyte po energii menič sleduje veľkosť odberu. Po prekročení jeho maximálneho výkonu, prepne menič napájanie domu na 3f rozvodnú sieť. Po nastavenom časovom intervale /najčastejšie 10 - 15 min/ skontroluje menič, či je odber domu stále vyšší, ako je jeho maximálny výkon. Pokiaľ požadovaný výkon klesol pod 5000 VA, prevezme si menič napájanie domu na seba. Keď však zistí, že zvýšený dopyt po energii naďalej trvá, prenechá menič napájanie rozvodnej 3F sieti na ďalší nastavený časový interval. Takto zariadenie samo optimalizuje využívanie vlastnej elektrickej energie. Zariadenie 1F/3f súčasne plní aj funkciu smerovača výkonu a umožňuje dodať energiu práve do toho spotrebiča, ktorý je v danom okamihu používaný, bez ohľadu na to, na ktorej fáze, alebo okruhu je pripojený. Pomocou ovládacieho prvku - prepínača možno zrušiť automatizovaný režim a pripojiť tak dom trvale k rozvodnej 3f sieti. Toto sa využíva pri občasnom používaní 3f spotrebičov, ako je napr. miešačka, cirkulárka a pod.

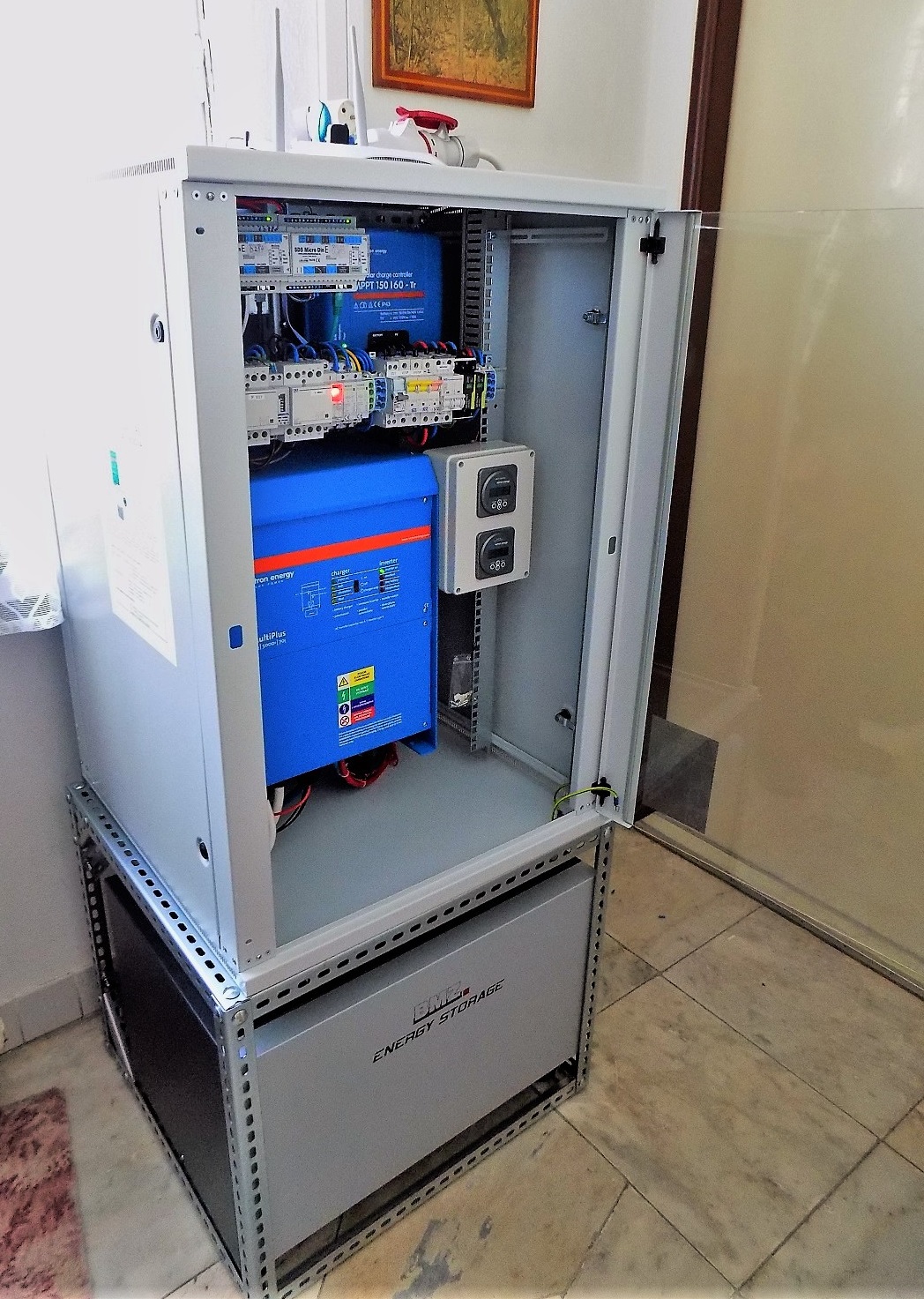

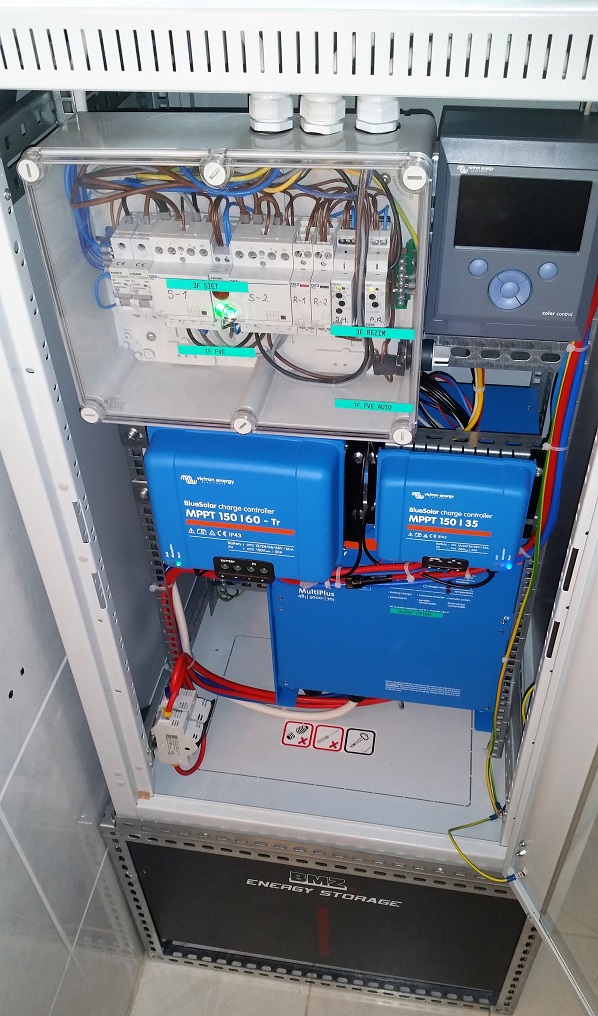

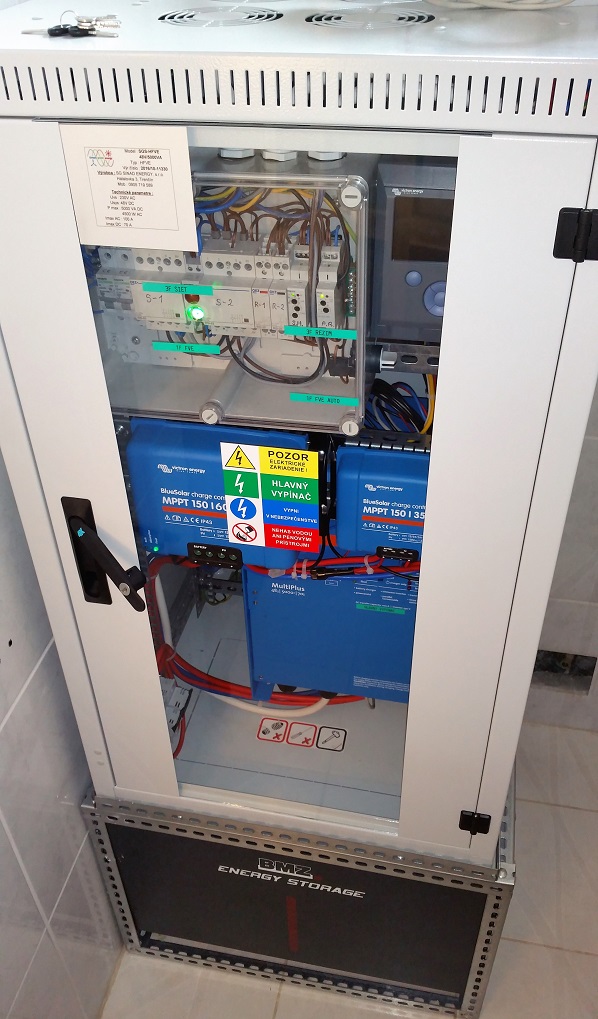

Zariadenie obsahuje nasledujúce komponenty :

18 x Fotovoltaický panel 265Wp/30V

1 x hliníková konštrukcia na montáž panelov na strechu /pri objednávaní treba spresniť typ strechy a krytiny/

2 x MPPT regulátor nabíjania 150/60 - 100A

1 x Li-Ion akumulátor, BMZ ESS 3.0, s výsledným napätím  48V/121Ah - 6,7 kVAh.

1 x Menič/Nabíjač  Victron Energy Multiplus C 48V/5000 VA

1x Dvojpólový poistný odpojovač panelov 63 A

1 x Ištalačný rozvádzač na montáž jednotlivých komponentov

2 x pár vodičov 70 mm2 a 35 mm2 v dĺžke 2,5 m na pripojenie akumulátora a regulátora nabíjania

1 x pár vodičov na pripojenie panelov

1 x rozvádzač RACK 60 x 60 x 120 cm

potrebný elektroinštalačný materiál

Zariadenie na zmenu režimu prevádzky 1F/3F

1 x Monitorovací systém diaľkovej správy

Za príplatok môže byť zariadenie doplnené o ohrievač úžitkovej vody s dvoma výhrevnými špirálami 1 x AC 2000 W a 1 x DC 2000 W /v našej dodávke zákazníkovi ohrievač nebol/

V cene zariadenia je obhliadka miesta určeného pre montáž, návrh konkrétneho systému, spracovanie potrebnej dokumentácie /prípadne projektu/ doprava materiálu na miesto určenia, samotná montáž, pripojenie zariadenia do domového rozvodu a revízia elektrického zariadenia. Po montáži nasleduje zaškolenie a inštruktáž. Odovzdaním zariadenia naša starostlivosť o zákazníka nekončí. Nasleduje mesačná skúšobná prevádzka, v priebehu ktorej sa zariadenie testuje a v prípade vzniku závad sa tieto odstránia. Až potom začína plnohodnotná prevádzka, ktorú si už riadi zákazník sám. Naďalej však zostávame s užívateľom v kontakte, poskytujeme mu potrebné rady formou HOT-LINE, servis a prípadnú pomoc.

Zariadenie má oproti bežnej fve nasledujúce rozšírené funkcie :

- ochrana batérie pred hlbokým vybíjaním, prebíjaním a následným poškodením aku

- nabíjanie aku z fotovoltaických panelov a v prípade nedostatku svetla z rozvodnej siete, alebo elektrocentrály

- sieť, alebo benzínový generátor sa v zariadení využíva ako záložný zdroj a prioritne sa spotrebováva vlastná energia vyrobená z fotovoltaických panelov

- možnosť okamžitého využitia energie vyrobenej z panelov alebo batérie s výkonom meniča 4,0 kW/5000 VA

- možnosť využívania systému na ohrev úžitkovej vody pomocou elektrického ohrievača vody

- zariadenie je postavené tak, že do výkonu 4,0 kW napája dom v 1 f režime z panelov, následne sa pripojí k sieti a do výkonu 5,75 kW zmiešava energiu z panelov a aku s energiou zo siete a pri prekročení výkonu 9,75 kW sa automaticky prepne do 3 f režimu, čím sa zvýši výkon zariadenia na potrebnú dobu o energiu odoberanú zo siete. Po určitom nastavenom čase sa znova prepne do 1 f režimu a napája celý dom.

- pri výpadku energie zo siete je napájanie domu zabezpečené z akumulátorov a tak zariadenie plní aj funkciu UPS

- zariadenie poskytuje svojmu majiteľovi monitoring výroby elektrickej energie cez mobil, tablet, alebo pc

Zariadenie je schopné denne vyrobiť 10 - 20 kWh elektrickej energie /v závyslosti na počte pripojených panelov/, čo je dostatočné pre využitie v bežnej domácnosti. Menič hravo zvláda obslúžiť spotrebiče, ako je chladnička, mraznička, pračka, mikrovlna rúra, varná kanvica, televízor, počítač, vysávač, malé ručné náradie ako je vŕtačka, rozbrusovačka a pod.. Zariadenie má výkonnú batériu, ktorá je schopná dodať 6,7 kVAh elektrickej energie. To dostatočne zabezpečí domácnosť vo večerných hodinách na svietenie, pozeranie TV, či prácu s pc. Akumulátor je možné denne vybíjať a opäť nabíjať v rozsahu až 90 % s počtom 4000 a viac nabíjacích cyklov. Pri nižšom stupni vybitia batérie sa počet vybíjacích cyklov zvýši /podľa výrobcu/.

Podľa svetelných podmienok a počtu pripojených panelov je zariadenie schopné za rok vyrobiť 3000 - 5000 kWh energie. To môže predstavovať približne 40 - 80% spotreby elektrickej energie bežnej domácnosti v rodinnom dome. Zariadenie je navrhnuté tak, že sa dá ľahko rozšíriť, či už pridaním fotovoltických panelov, zvýšiť výkon pridaním ďalšieho meniča rovnakého typu až do počtu 6 kusov, alebo aj zvýšiť kapacitu akumulátora.

V prípade záujmu o ďalšie informácie nás prosím kontaktujte na adrese : fve@simplegreen.sk , alebo telefonicky na mobile 0905 719 589

Uvedené zariadenie spĺňa technické požiadavky stanované zákonom pri záujme o štátnu dotáciu na fotovoltaické zariadenia. Máme taktiež potrebné Osvedčenie vydané Ministerstvom hospodárstva na požiadanie o uvedenú dotáciu.
