HFVE SGS 5000 VA/24 V/ Li-Ion AKU BMZ 5,4 kVAh
Hybridná, fotovoltaická elektrárnička SGS 5000 VA s Li-Ion AKU ESS 1.0
na objednávku

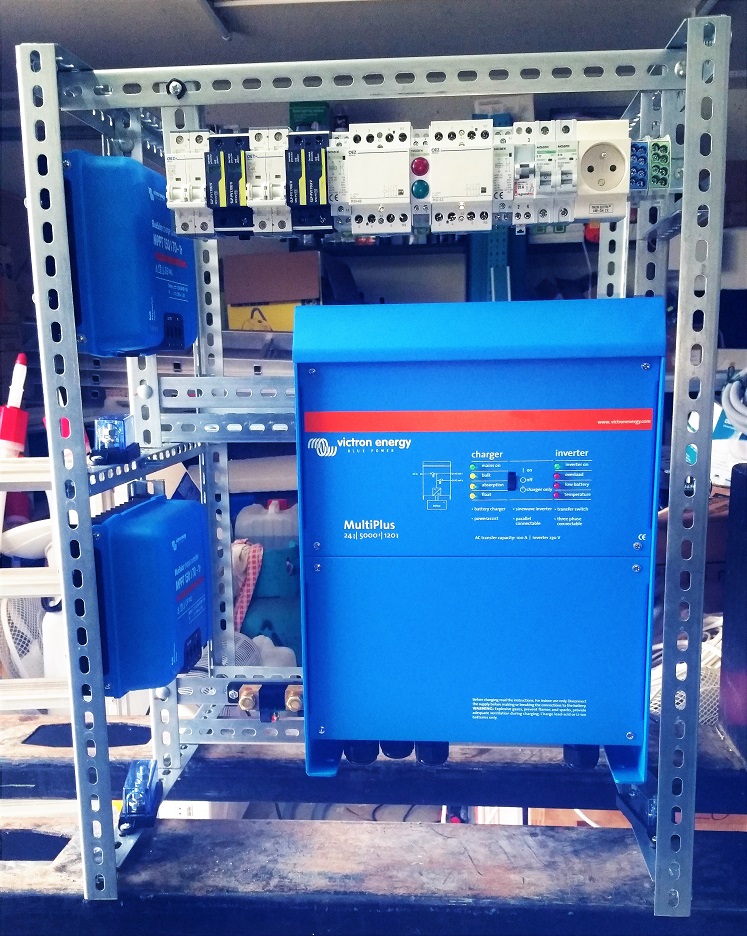

V rámci projektu "Zelená domácnostiam" sme dokončili zariadenie s výkonom 4000 Wp a výkonom meniča 5000 VA. Ide o štandardný systém, vybavený Li-Ion akumulátormi. Zariadenie je pripojené do rozvodu domu. Umožňuje prevádzku 1F/3F. Je vybavené monitoringom pomocou Color Control monitoru a pripojené k internetu. Vďaka tomu môže majiteľ sledovať výrobu energie a jej spotrebu na mobilnom telefóne, tablete, alebo pc. Zariadenie umožňuje nasledujúce funkcie :
Základný princíp fungovania :
Systém vyrába elektrickú energiu zo slnka, priamo ju využíva pre napájanie štandardných 230 V AC spotrebičov, alebo ju v prípade prebytkov vie uskladniť v batérii pre neskoršie využitie. V nutných prípadoch dokáže využívať aj energiu rozvodnej siete, na ktorej nie je funkčne nijako závislý. Maximálne uprednostňuje využívanie vlastnej vyrobenej solárnej energie pred energiou z rozvodnej siete. Odber energie z rozvodnej siete je minimalizovaný na najnutnejšie množstvo a to len v týchto prípadoch:
a) Batéria je úplne vybitá. Systém odoberie zo siete minimálne potrebné množstvo, aby batériu čiastočne dobil na najnutnejšie bezpečnú úroveň (platí najmä pre Pb batérie). Je to ochranné opatrenie proti hlbokému a dlhotrvajúcemu vybitiu, ktoré predĺži životnosť batérie.
b) Raz za 28 dní (továrenské nastavenia) je vykonané ochranné dobitie batérie do plného stavu, tým sa predĺži životnosť batérie (platí najmä pre Pb batérie) ..
c) Dôjde k preťaženiu meniča. Záťaž (odber spotrebičmi) je aktuálne vyššia, než koľko je menič schopný zabezpečiť z energie zo slnka a / alebo z batérie. V tejto situácii si pomôže energiou z rozvodnej siete. Prednostne je odoberaná vlastná energia zo solárneho systému a / alebo z batérie, najnutnejšie potrebné množstvo energie je odoberané z rozvodnej siete. Ako náhle sa odber spotrebičmi zníži pod určitú hranicu, je odber energie z rozvodnej siete ukončený.
S alebo bez dodávok energie do siete :
Ak je k dispozícii rozvodná sieť, zariadenie podľa nastavenia môže dodávať / alebo nedodáva prebytočnú energiu späť do distribučnej siete. V našich podmienkach je preferované nastavenie bez dodávok do rozvodnej siete - solárnej energii, ktorú aktuálne nespotrebujú ani spotrebiče (výroba energie zo slnka je vyššia ako jej aktuálna spotreba) a nie je uložiteľná v batérii (tá je v danú chvíľu nabitá), tak špeciálny software označený ako HUB-1 zabráni nadvýrobe, čo zaistí automatickým tlmením produkcie integrovaným MTTP solárnym regulátorom.
Sofistikovaný softvér :
Pre integrovaný menič / nabíjačku existuje viac verzií softvéru, ktoré môžu byť použité na rôzne účely a nastavenia. Štandardne je od výrobcu použitý softvér rady 100, v ktorom sa Multiplus /menič/ chová ako UPS za predpokladu, že je k dispozícii rozvodná sieť, využíva ju v plnom rozsahu a neuprednostňuje vyrobenú solárnu energiu. Pre sofistikované fungovanie popísané v tomto texte, teda maximálne využívanie solárnej energie a minimalizáciu odberov zo siete, je v EasySolare nahradený pôvodný softvér špeciálnou verziou rady 400 s funkciou HUB-1.
V prípade, že sa rozhodnete využívať Multiplus so sofistikovanou logikou maximálneho využívania solárnej energie musí byť tento zámer oznámený predávajúcemu. Zaistíme Vám správnu verziu softvéru aj vlastné kompletné nastavenie zariadenia. Pokiaľ budete zariadenie používať s batériou od iného dodávateľa, je potrebné oznámiť kapacitu tejto batérie a odporúčané hodnoty absorpčného (absoption) a udržiavacieho (float) dobíjacieho napätia. Len tak sa dá zabezpečiť správne nastavenie a dlhodobá spoľahlivosť a životnosť systému.
Stručný opis integrácie zariadenia do domového rozvodu :
Rodinné domy sa najčastejšie pripájajú k rozvodnej sieti pomocou trojfázovej prípojky. Jednotlivé fázy sú privedené do hlavného rozvádzača a na každú fázu sú zapojené vybrané jednofázové spotrebiče alebo okruhy. Zariadenie sa jednoducho pripojí na jednu, vybranú fázu pred vstup do hlavného rozvádzača. V hlavnom rozvádzači sa potom na daný zálohovaný okruh napoja vybrané spotrebiče, ktoré chceme napájať prednostne solárnou energiou.
Ďalšou možnosťou, ktorú veľmi často využívame, je pripojenie domu pomocou nášho 1F/3F boxu /smerovač energie - zariadenie vlastnej výroby/, ktorý umožní pripojenie zariadenia k všetkým okruhom domu a tak napájať celý dom jednofázovo, alebo trojfázovo podľa potreby. Box môže napájať dom v automatizovanom režime, podľa veľkosti odberu smerovať energiu k jednotlivým spotrebičom, prepínať režim prevádzky z 1 fázy na 3 fázy, alebo sa ručne prepne do 3F režimu, kde kompletnú dodávku energie zabezpečí rozvodná sieť. V 1F režime najprv dodáva energiu menič. Po vyčerpaní svojej kapacity začne prisávať a zmiešavať svoju energiu s energiou z pripojenej fázy zo siete a tak zvýši svoje možnosti. Po vyčerpaní kapacity pripojenej fázy /max 20 A z danej fázy/ sa systém sám prepne do 3F režimu a tak rozdelí veľký odber na jednotlivé fázy rozvodnej siete a zabráni preťaženiu ističa. Počká nastavený čas /napr. 15 minút, ale možno nastaviť podľa želania zákazníka/ a naspäť sa prepne do 1F režimu. Všetky tieto funkcie plní box automaticky, bez nutnosti obsluhy.
Box sa pripojí k prípojke domu rovnako, ako v predchádzajúcom popísanom prípade, teda na vstupe do hlavného rozvádzača domu, za hlavný istič. Výstup z boxu sa pripojí na hlavné zbernice rozvádzača. K boxu sa ďalej pripojí Multiplus a montáž je hotová. Po pripojení energie zo siete a z Multiplusu zariadenie automaticky napája dom energiou z vlastnej výroby a zo siete popísaným spôsobom.
Pre navýšenie výkonovej kapacity je možné spájať viac Multiplusov paralelne. Z predošlých riadkov je zrejmé, že zariadenie je koncipované ako jednofázové. V prípade potreby je možné z troch samostatných jednotiek vytvoriť aj trojfázový systém.
Výkonové charakteristiky a vlastnosti :
Multiplus je schopný napájať spotrebiče výlučne len zo solárneho systému a / alebo batérie bez nutnosti využívať sieť až do všeobecného odberu spotrebičmi cca 2500 W. Odporúčame tak na menič pripájať spotrebiče bežne odoberajúce súhrnne maximálne 4000 W a len výnimočne a časovo obmedzene i viac.
Ak je odber spotrebičov ešte vyšší ako 4000 W a je súčasne k dispozícii rozvodná sieť, začne Multiplus využívať energiu rozvodnej siete, aby predišiel svojmu preťaženiu. Za tohto stavu sa snaží maximum energie odoberať z batérie a minimum aktuálne potrebnej energie z rozvodnej siete. Pripojenie siete je plynulé bez prerušenia napájania spotrebičov. Pri odznení preťaženia je rozvodná sieť automaticky odpojená a energia sa odoberá opäť iba z batérie. Odpojenie od siete je plynulé bez prerušenia napájania spotrebičov. Jedná sa o unikátnu funkciu GridAssist. Pokiaľ nie je pri vyšších odberoch ako 4000 W k dispozícii rozvodná sieť, môže dôjsť k nedeštruktívnemu preťaženiu meniča s prerušením dodávky napájania spotrebičov (nie je dostatočný výkon meniča). V stave preťaženia má Multiplus snahu automaticky obnoviť napájanie spotrebičov. Ak preťaženie pretrváva, prejde menič do trvalého stavu zlyhania (nabíjanie batérie solárnym systémom však ďalej funguje nezávisle na meniči). Odblokovanie a uvedenie do štandardného stavu vykonáme jednoduchým manuálnym vypnutím a zapnutím spínača na čelnom paneli Multiplusu.
Výhody DC systému :
Multiplus nemožno funkčne kombinovať so štandardnými sieťovými elektrárňami, vybavenými sieťovými meničmi. Celý systém má tú výhodu, že proces nabíjania batérie sa celý realizuje v jednosmernom DC systéme (FV panely - MPPT solárny regulátor -batéria) mimo vplyvu meniča. Súčasne menič využíva práve vyrobenú solárnu energiu k priamemu napájaniu pripojených spotrebičov, prevodom z jednosmerného (DC) napätia na striedavé (AC). Práve vyrobená energia je tak priamo využívaná spotrebičmi a nemusí byť najprv uložená do batérie. Tým sa ďalej obmedzujú energetické straty a opotrebovanie batérie. Oproti iným systémom so sieťovými meničmi tu nie sú zbytočné straty prevodom energie z panelov na striedavú formu a zase späť na jednosmernú do batérie. Zbytočne tak systém neprichádza o energii jej transformáciou.
Color Control GX - Vzdialené sledovanie kdekoľvek a kedykoľvek :
EasySolar je vybavený kontrolným panelom, na ktorom možno sledovať činnosť systému. Na veľkom, farebnom displeji sa prehľadne zobrazuje aktuálny prevádzkový stav a aktuálne hodnoty namerané na jednotlivých komponentoch. Viď. obrázok nižšie.
Na obrázku je ukážka prevádzkového stavu Color Control monitoru :
AC input - /červený štvorec/ odoberaná energia z rozvodnej sústavy je 0 W (systém energiu zo siete neodoberá)
AC loads - /zelený štvorec/ spotrebiče momentálne neodoberajú žiadnu energiu (záporná hodnota je v rámci presnosti merania)
Ikona batérie vľavo dole - miera nabitia batérie je 98%, odber je 0 W a 0 A, aktuálne napätie batérie je 25,8 V
Ikona solárneho MPPT regulátora a panelov PV Power vpravo dole - aktuálny výkon z FV poľa 191 W
Pomocou sieťového kábla, alebo prídavného wi-fi modulu (nie je súčasťou displeja) sa pripojí Color Control GX k internetu a ponúka možnosť zadarmo plne sledovať Váš systém kedykoľvek a kdekoľvek na svete cez VRM portál výrobcu Victron. Zhromažďujú sa tu dáta za posledných niekoľko mesiacov a vizualizujú sa do prehľadných grafov. Poskytuje podrobné informácie o napätiach, prúdoch a výkonoch, meria nabitie batérie v %, solárny zisk v priebehu dňa a poskytuje informácie o jednotlivých fázach dobíjania batérie solárnym systémom. Viete, kedy bola pripojená rozvodná sieť a koľko energie bolo odobraté. Ukážka vizualizácie solárnych ziskov (horný graf) a priebehu napätia (modrá krivka) a prúdu (oranžová krivka) na batérii (spodný graf) za posledných 24 hodín:
Bližšie informácie o možnostiach a dodávke zariadenia získate na našej e-mailovej adrese, alebo nás kontaktujte telefonicky na mob. č. 0905 719 589.
