Malá, hybridná, fotovoltická elektrárnička je zariadením určeným pre montáž do rodinných domov s menším počtom obyvateľov, do chát, garáží, prípadne na iné objekty, nevyžadujúce veľké množstvo elektrickej energie. Má schopnosť vyrobiť dostatok energie do priamej spotreby a prebytočnú energiu ukladá do olovenej, gelovej batérie na neskoršie /nočné/ využitie a taktiež ak bude doplnená ohrievačom vody LOGITEX, zohrieva priamo z panelov úžitkovú vodu. V uvedenej zostave je navrhnutý menič EasySolar 48V/3000VA. V súprave sa používa hybridný menič, ktorý prednostne využíva energiu z panelov a podľa potreby pri nedostatku výkonu si doplní chýbajúcu energiu zo siete. Treba zdôrazniť, že tento menič nedodáva prebytočnú energiu do siete. Voči sieti sa správa ako spotrebič. Hybridný menič využíva sieť ako záložný zdroj energie, preto je schopný dodávať energiu aj pre energeticky náročnejšie spotrebiče. Energia panelov /ak je vo výbave ohrievač vody/ dodávaná do zariadenia je rozdelená tak, že 6 ks panelov trvalo dodáva energiu do aku a následne do meniča. Druhá skupina 6 ks panelov je pripojená priamo k ohrievaču vody a prednostne ohrieva vodu. Po ohriati vody na požadovanú teplotu ohrievač požičia svoje panely fve. Tieto sa pripoja k 1. skupine panelov a budú dodávať energiu do regulátora nabíjania. Tak sa posilní nabíjanie akumulátorov zo 6. panelov na 12, alebo sa zväčší objem energie do priamej spotreby. Keď bude ohrievač potrebovať dohriať vodu, opäť si pripojí svoju skupinu panelov, ktorá je k nemu pripojená. Tak sa to opakuje stále dookola. Ohrievač vody je tiež vybavený výmenníkom tepla, ktorý je možné pripojiť do vykurovacieho okruhu plynového kotla a takto externe ohrievať vodu z iného zdroja tepla, prípadne môže sám dodávať teplo do vykurovacieho okruhu a tak v prechodnom období temperovať objekt.
Fve je k domovému rozvodu pripojená pomocou prepínača a smerovača energie 1F/3F. Toto zariadenie sa pripojí 1. vstupom priamo k 3F sieti za hlavný istič a merač spotreby energie. Druhý vstup sa pripojí k meniču elektrárne. Výstup z prepínača sa pripojí na vstup do domového rozvádzača. Zariadenie pracuje nasledujúcim spôsobom :
Po pripojení energie zo siete sa automaticky pripojí k rozvodu domu sieť. Keď je zariadenie prepnuté jediným ovládacím prvkom - prepínačom do režimu 3F, ostane trvalo pripojená k domovému rozvodu 3F sieť. Tento režim sa používa pri cielenej potrebe používať 3F sieť, ako napr. pri veľkom odbere elektrickej energie, kedy je potrebné rozdeliť záťaž na všetri 3 fázy, alebo pri použití 3F spotrebičov, ktoré bežne nepoužívame. Prepnutím prepínača do polohy automatika nastane zmena až po pripojení 2. zdroja, teda meniča. Zapnutím meniča sa zariadenie prepne z napájania zo siete na napájanie z meniča a zmení sa režim napájania z 3F na 1F. Toto zapojenie umožní napájanie celého domu z 1F a taktiež sa dodáva energia do celého rozvodu domu, čo je výhoda pri výpadku prúdu. Takto sú napájané všetky 1F spotrebiče, svetlá a pod. Keď okamžitý odber prekročí hodnotu 2400 W, čo je maximálny výkon meniča, pripojí sa k nemu sieť z fázy, ktorá dodáva energiu do meniča. Táto sieťová energia sa zmieša s energiou z aku, alebo z panelov a plynule ďalej napája domový rozvod. Keď sa odber zo siete zvýši nad určenú hodnotu /napr. 20A, čo je asi 4600W/ a celkový odber dosiahne výslednú hodnotu asi 7000 W, prepínač sa sám prepne do 3F režimu, aby sa rozložila záťaž spotrebičov a súčasne, aby sa zabránilo preťaženiu hlavného ističa. Prepnutie do 3F režimu trvá určitú dobu, ktorú možno nastaviť. Po ubehnutí tohto času sa zariadenie samo opäť prepne do 1F režimu. Ak zvýšená spotreba skončila, tak zariadenie pokračuje v práci v 1F režime. Keď zvýšený odber naďalej trvá, dôjde k opätovnému prepnutiu do 3F režimu a všetko sa opakuje. Týmto spôsobom zariadenie maximalizuje využívanie vlastnej, vyrobenej energie.
Zariadenie obsahuje nasledujúce komponenty :
12 x Fotovoltaický panel 255Wp/30V poly - podľa aktuálnej ponuky
1 x hliníková konštrukcia na montáž panelov na sedlovú strechu /pri objednávaní treba uprestniť typ strechy/
1 x MPPT regulátor nabíjania VE 150V/70A

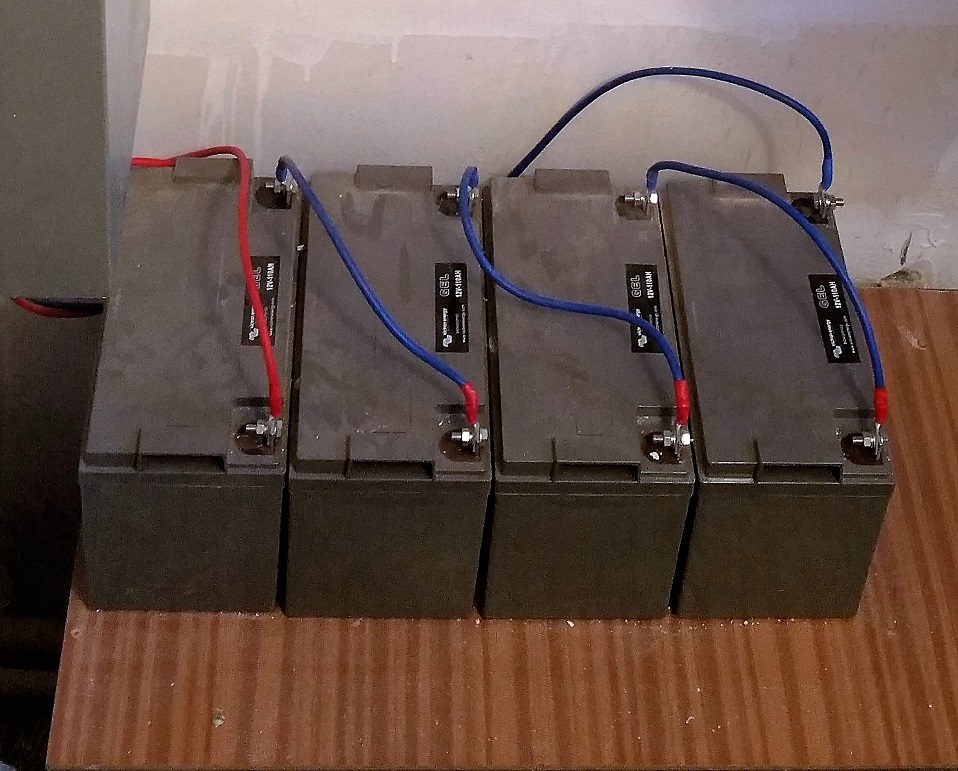

4 x olovených GEL akumulátorov, zapojených ako 48V batéria

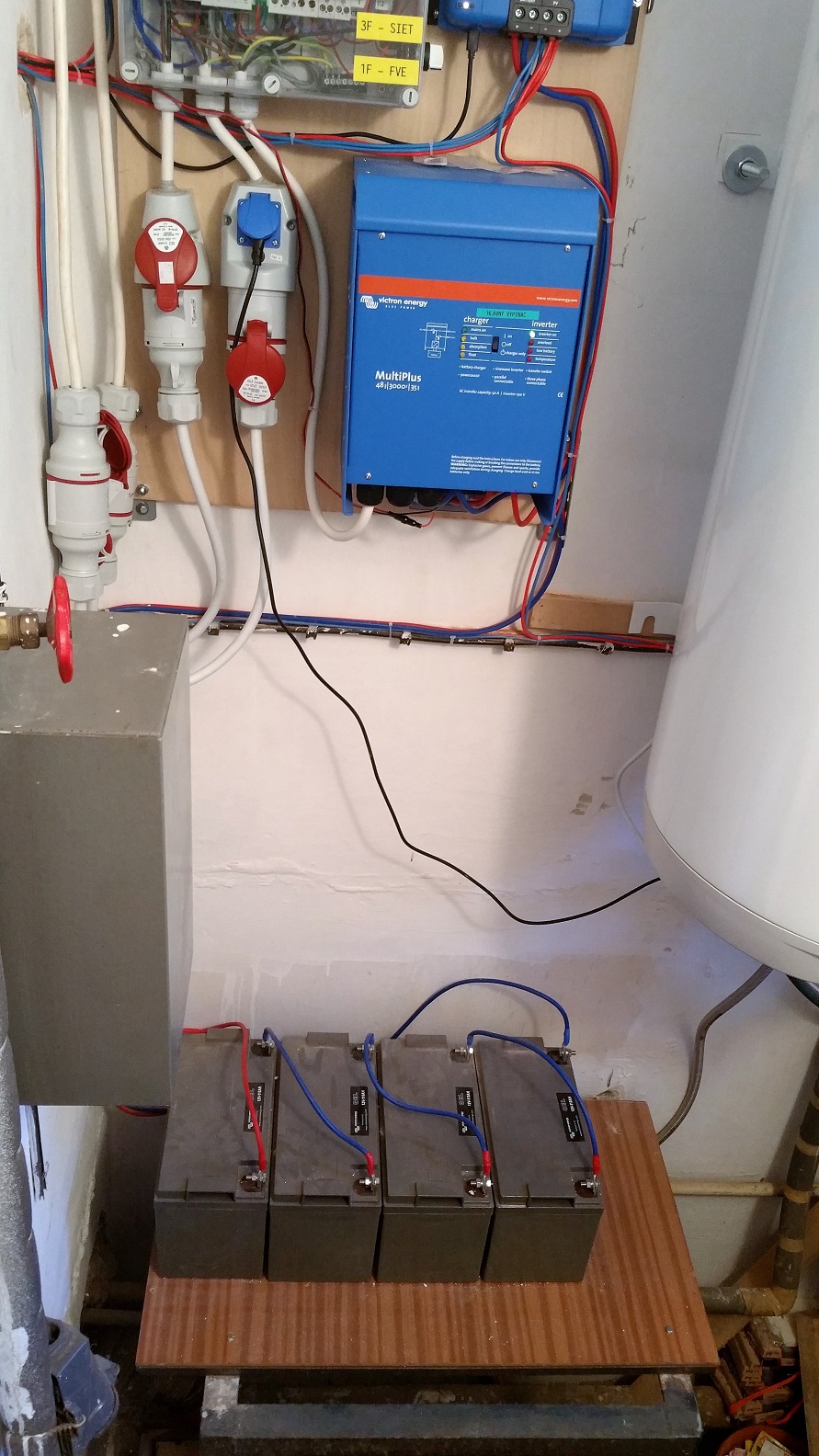

1 x Menič/Nabíjač Victron Energy Multiplus C 24V/3000 VA
1 x elektronický prepínač 1F/3F a smerovač energie - sada
2 x Dvojpólový poistný odpojovač panelov s prepäťovými ochranami
2 x pár vodičov 30 mm2 v dĺžke 2,5 m na pripojenie akumulátora a regulátora nabíjania
1 x pár vodičov v dĺžke do 30 m na pripojenie panelov
1 x monitor nabíjania aku BMV 700
potrebný elektroinštalačný materiál
V cene zariadenia je obhliadka miesta určeného pre montáž, návrh konkrétneho systému, spracovanie potrebnej dokumentácie, doprava materiálu na miesto určenia, montáž, pripojenie zariadenia do domového rozvodu. Po montáži nasleduje zaškolenie a inštruktáž. Odovzdaním zariadenia naša starostlivosť o zákazníka nekončí. Nasleduje mesačná skúšobná prevádzka, v priebehu ktorej sa zariadenie testuje a v prípade vzniku závad sa tieto odstránia. Až potom začína plnohodnotná prevádzka, ktorú si už riadi zákazník sám. Naďalej však zostávame s užívateľom v kontakte, poskytujeme mu potrebné rady, servis a prípadnú pomoc.
Zariadenie má nasledujúce rozšírené funkcie :
- ochrana batérie pred hlbokým vybíjaním a následným poškodením
- nabíjanie batérií z fotovoltických panelov a v prípade nedostatku svetla z rozvodnej siete
- sieť sa v zariadení využíva ako záložný zdroj a prioritne sa spotrebováva vlastná energia vyrobená z fotovoltických panelov
- možnosť okamžitého využitia energie vyrobenej z panelov alebo batérie s výkonom 2,4 kW/3000 VA/ z meniča + 4,6 - 5,75 kW zo siete
- možnosť využívania systému na ohrev úžitkovej vody pomocou elektrického ohrievača vody
Zariadenie je schopné denne vyrobiť až 10 kWh elektrickej energie, čo je dostatočné pre využitie v bežnej domácnosti. Menič hravo zvláda obslúžiť spotrebiče ako je chladnička, mraznička, mikrovlna rúra, varná kanvica, televízor, počítač, vysávač, malé ručné náradie ako je vŕtačka a pod.. S využitím energie zo siete zvládne aj pračku. Zariadenie má dostatočne výkonnú batériu, ktorá je schopná dodať približne 2,5 kWh elektrickej energie. To dostatočne zabezpečí domácnosť vo večerných hodinách na svietenie, pozeranie TV, či prácu s pc. Akumulátor je možné denne vybíjať a opäť nabíjať v rozsahu 50 % s počtom 600 - 1200 nabíjacích cyklov. Pri nižšom stupni vybitia batérie sa počet vybíjacích cyklov ešte zvýši.
Podľa svetelných podmienok je zariadenie schopné za rok vyrobiť 2500 - 3000 kWh energie. To môže predstavovať približne 40 - 80% spotreby elektrickej energie bežnej domácnosti v rodinnom dome, kde sa nevykuruje elektrickou energiou. Zariadenie je navrhnuté tak, že sa dá ľahko rozšíriť, či už pridaním fotovoltických panelov, zvýšiť výkon pridaním ďalšieho meniča rovnakého typu až do počtu 6 kusov, alebo aj zvýšiť kapacitu akumulátora.
V prípade záujmu o ďalšie informácie nás prosím kontaktujte na adrese : fve@simplegreen.sk , alebo telefonicky na mobile 0905 719 589
